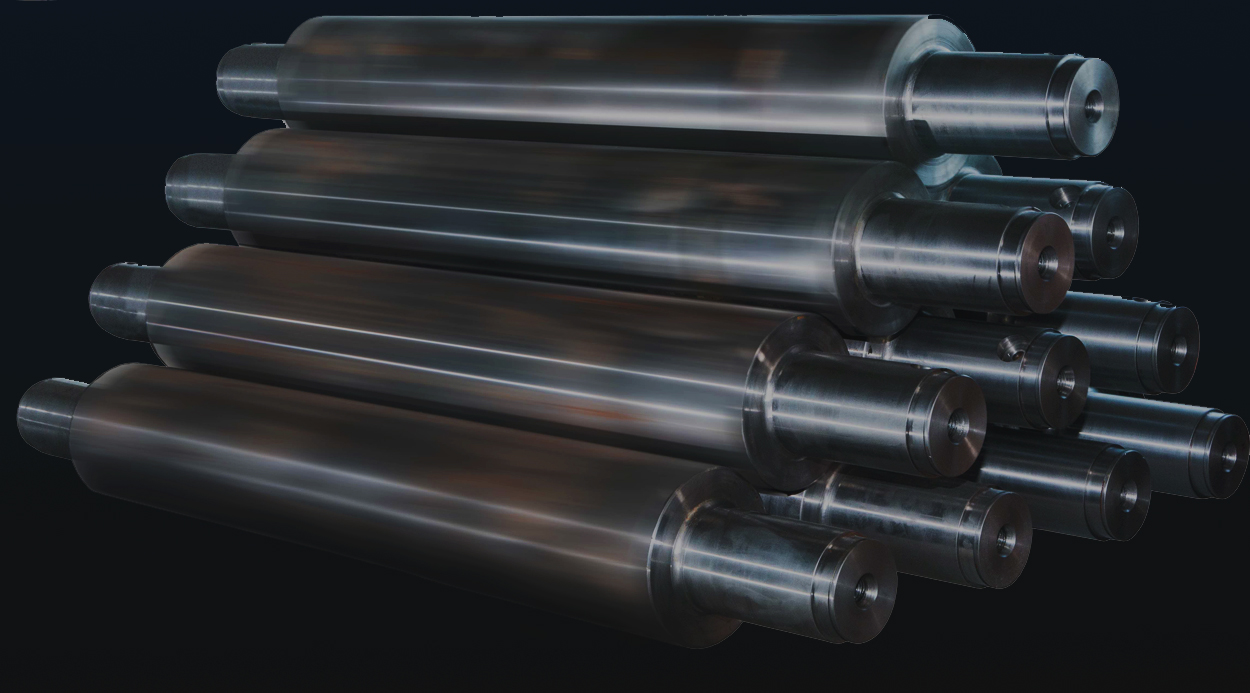

Изготовление валов для конвейерного оборудования требует точного понимания условий работы узла: нагрузки, скорости вращения, типа подшипников, способа передачи крутящего момента и среды эксплуатации. Вал не является простой цилиндрической деталью. Он удерживает барабан, ролик или приводной элемент, воспринимает радиальные и осевые нагрузки, влияет на центровку ленты и стабильность всей транспортной линии.
Если вал изготовлен с ошибками по материалу, геометрии или посадочным размерам, это быстро отражается на работе оборудования: появляются вибрации, перегрев подшипников, биение барабана, неравномерный ход ленты и ускоренный износ соседних деталей.
Какие валы применяются в конвейерах
В конвейерных системах используются приводные, натяжные, отклоняющие, поддерживающие и роликовые валы. Каждый тип работает в разных условиях. Приводной вал передает крутящий момент от редуктора или мотор-барабана. Натяжной обеспечивает правильное натяжение ленты. Отклоняющий меняет направление движения. Валы роликов работают с постоянным вращением и должны обеспечивать минимальное сопротивление.
Поэтому при заказе важно понимать не только размеры детали, но и ее функцию в системе. Один и тот же диаметр может быть достаточным для легкого транспортера и недостаточным для линии с тяжелым абразивным материалом, ударной загрузкой или высокой скоростью.
Материал и прочность
Материал подбирают по нагрузке, длине вала, диаметру, условиям вращения и требованиям к износостойкости. Для стандартных конвейерных узлов часто применяют конструкционные стали, которые хорошо обрабатываются и выдерживают умеренные нагрузки. Для более тяжелых условий используют легированные стали с повышенной прочностью и возможностью термообработки.
Если оборудование работает во влажной среде, на улице, в пищевом производстве или рядом с агрессивными веществами, дополнительно оценивают коррозионную стойкость. В таких случаях может потребоваться защитное покрытие или изготовление из нержавеющей стали.
Точность посадочных мест
Наиболее ответственные зоны вала — посадки под подшипники, шкивы, барабаны, муфты, звездочки, стопорные кольца и резьбовые элементы. Здесь важны точность диаметра, шероховатость поверхности, соосность и отсутствие повреждений. Даже небольшое отклонение может привести к люфту, перекосу, заклиниванию или преждевременному износу подшипника.
При заказе нужно заранее указать тип подшипников, способ фиксации, допуски, наличие шпоночных пазов, канавок, резьбы, отверстий и торцевой обработки. Если вал изготавливается по образцу, желательно проверить не только размеры, но и причину износа старой детали.
Геометрия, биение и балансировка
Вал должен сохранять правильную геометрию под рабочей нагрузкой. Для длинных деталей особенно важен контроль прогиба, соосности и радиального биения. Если вал работает в составе барабана или быстроходного узла, может потребоваться балансировка. Без нее появляются вибрации, которые передаются на подшипники, опоры, привод и ленту.
Особенно критичны такие параметры:
- точность общей длины и рабочих диаметров;
- соосность посадочных зон;
- прямолинейность по всей длине;
- качество шпоночных пазов;
- минимальное радиальное биение;
- корректная обработка торцов;
- отсутствие острых переходов и концентраторов напряжений.
Эти требования напрямую влияют на ресурс вала и стабильность конвейерной системы.
Термообработка и поверхностная защита
Термообработка применяется, когда вал работает под повышенной нагрузкой, испытывает ударные воздействия или должен иметь более высокую твердость в рабочих зонах. Закалка, отпуск, нормализация или поверхностное упрочнение помогают повысить прочность, снизить риск деформации и продлить срок службы посадочных участков.
Поверхностная защита нужна при работе во влажной, пыльной, химически активной или наружной среде. В зависимости от условий используют окрашивание, оксидирование, цинкование, специальные покрытия или нержавеющие материалы. Но покрытие не должно мешать точности посадок, поэтому рабочие зоны обрабатываются с учетом требований сборки.
Изготовление по чертежу или образцу
Оптимальный вариант — изготовление по техническому чертежу с указанием материала, размеров, допусков, посадок, шероховатости и дополнительных требований. Если чертежа нет, вал можно изготовить по образцу, но такой подход требует внимательного анализа. Изношенная деталь может иметь деформации, следы неправильного монтажа или поврежденные посадочные места.
При восстановлении старого узла важно понять, почему вал вышел из строя: перегрузка, перекос барабана, неправильная посадка подшипника, коррозия, вибрация или недостаточная прочность материала. Если просто повторить поврежденную геометрию, новая деталь может быстро столкнуться с той же проблемой.
Что уточнить перед заказом
Перед тем как оформить изготовление валов, желательно подготовить исходные данные: назначение узла, размеры, материал, нагрузку, скорость вращения, тип подшипников, способ крепления, наличие шпонок, резьбы, канавок, отверстий, требования к покрытию и условия эксплуатации. Для конвейерных систем также важны ширина ленты, тип барабана, режим работы и характер транспортируемого материала.
Грамотно изготовленный вал обеспечивает ровное вращение, снижает нагрузку на подшипники, стабилизирует ход ленты и продлевает ресурс оборудования. Поэтому при заказе стоит учитывать не только цену детали, но и точность обработки, качество материала, контроль геометрии и соответствие реальным условиям работы конвейера.
